一、无纸记录仪概述

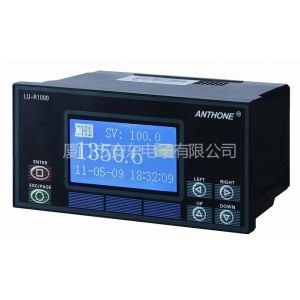

LU-R100R系列液晶显示无纸记录仪为一至三通道输入的无纸记录仪。仪表可带三路变送电流（0-10mA/4-20mA）或电压（0-5V/1-5V/0-10V）输出，仪表输入为全切换万能输入，可输入热电偶、热电阻、标准电流、标准电压、频率等信号，可提供馈电输出。直接连接微型打印机，打印机用户***时间的实时、历史数据及曲线；通过RS232通讯接口与便携计算机、掌上电脑(PDA)连接、直接读取仪表历史数据，再传给计算机，通过数据管理软件，可对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态王、MCGS等专业组态软件组成实时监控系统。并采用现代USB接口技术，直接将数据存储U盘，记录时间***。

     无纸记录仪具有强大显示功能，高精度棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷。

二、东无纸记录仪型号说明

选型注意事项：

因仪表空间限制、变送输出、通讯或打印方式及馈电输出的模块总数不能超过5个（三通道只能4个）。

三、外形尺寸及端子接线图

说明：

1. 如订货时没有说明，仪表的线性输入出厂状态为0-5V和1-5V，如果实际输入信号是0-10mA或4-20mA电流，可在输入端并接一只500Ω或２50Ω的精密电阻．
2. 仪表可能因通道数及所安装的模块数量的不同，接线端的位置也不同，接线时请以机壳上所标的接线图为准．
3. 只有二通道时，将移除通道，通道顺序从上到下为通道一  、通道二。
