一、概述

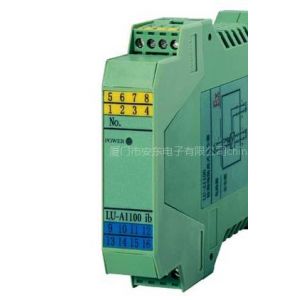

●LU-AK11安全栅接收来自危险区域的开关接点或接近传感器信号, 通过安全栅隔离,以继电器触点(电平信号或晶体管) 输出方式传送至安全区的控制系统或其它组合仪表。

●该隔离安全栅采用独立的直流电源供电, 供电电源-输入-输出之间隔离。

二、技术指标

● 输入参数（危险区信号）

◆输入类型：

无源输入为纯开关接点； NAMUR 型符合DIN19234标准的接近传感器。

          有源信号：输入信号 > 2.1mA时，表示为“开”（ON）

          输入信号 < 1.2mA时，表示为“关”（OFF）

开路电压：8V±0.5V      短路电流：约 4mA

开关阀值：约 1.55mA     回滞： 0.2~0.4 mA

●输出参数（安全区信号）

◆输出类型：

A. 继电器触点： 单刀转换继电器

    触点特性：24VDC，2A ； 负载类型：电阻性负载； 响应时间：≤10ms

B. 电平信号：高电平 4.5V ~ 5.5V ； 低电平 ≤0.5V ； 高电平驱动能力≤20mA

C. 晶体管：外部供电电压 ≤40V；        驱动输出电流≤40mA

   晶体管集电极输出    高电平： VCC； 低电平: ≤2.5V

   晶体管发射极输出    高电平：VCC -2.5V； 低电平：≤ 0.5V

● 本质安全参数

防爆标志： [Exia] ⅡC

  允许电压Um：250V

  开路电压Uo：11V

短路电流Io：15mA

外部电感Lo：10mH

外部电容Co：1.4μF

● 环境参数

供 电 电 源：DC24V±10%

电流消耗（24VDC供电时）：＜25mA

电源显示灯：绿色LED 、电源供电时亮灯

使用温度范围：-20~ +60℃

使用湿度范围：0 ~ 95%RH （无冷凝）

● 综合技术参数

标准精度：±0.1%

温度漂移：±0.015%/℃

响应时间：≤10mS

绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ

隔离强度：输入-输出-电源间≥100MΩ/500VDC

负载电阻变化的影响：±0.1%/250Ω（电流输出时）

                   ±0.1%（电压输出时）

上电稳定时间：≤3s
