一、技术参数

A、主要功能与特点

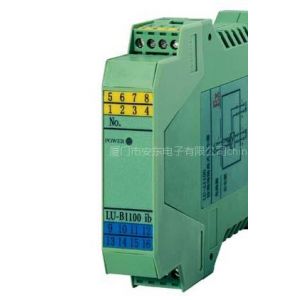

·小型卡装式隔离型输出端安全栅

·输入回路本质安全，防爆标志[Exib]IIC

·可连接小于20mA或小于10V的直流信号

·将直流信号转换成隔离的标准过程信号，并且限制危险能量从本安端子窜入到危险场所

·“输入-输出-电源”三者磁隔离

·带电源显示灯

·带输出信号零点和满度调整

B、输入参数（安全区信号）

·输入电流时 输入范围：4-20mA 输入电阻：内置输入电阻器100Ω

·输入电压时 范 围：1~5V 输入阻抗：≥50KΩ

C、输出参数（危险区信号）

·输出电流时 输出范围：4~20mA 允许负载：≤750Ω

·输出电压时 输出范围：1~5V 内置电阻：250Ω 允许负载：≥10KΩ

D、本质安全参数

·防爆标志：[Exib]IIC

·电压Um：242V

·输出电压Uo：28V

·输出电流Io：118mA

·外部电感Lo：1.5mH

·外部电容Co：0.083μF E、环境参数

·供电电源：DC24V±10% 纹波系数10%P-P以下约1W

·使用温度范围：0~+50°C

·使用湿度范围：0~90%RH（无冷凝）

·安装：DIN导轨安装

·外型尺寸：22.5*113.5*100（宽*高*深）

·重量：约120g

二、性能指标（相对于满量程）

·标准精度：±0.1%

·温度系数：±0.015%/°C

·响应时间：≤0.5S（0-90%）

·电源电压变动的影响：±0.2%允许电压范围

·绝缘电阻：输入-输出-电源间 100MΩ以上/DC500V

·隔离强度：输入-输出-电源-接地之间 DC1500V·1分钟（直流电源） AC1500V·1分钟（交流电源）

·负载电阻变化的影响：±0.1%/500Ω

·上电稳定时间：≤3s

三、机器结构

·结构：小型插装结构

·连接方式：3mm接线端子

·端子螺丝材质：铁表面镀镍（螺丝容许扭矩小于0.8N·m）

·机壳材质：耐燃性树脂

·隔离：通道绝缘（输入-输出-电源间）

·零点调整范围：-5~+5%（通过零点调整旋钮）

·满度调整范围：95~105%（通过满度调整旋钮）
